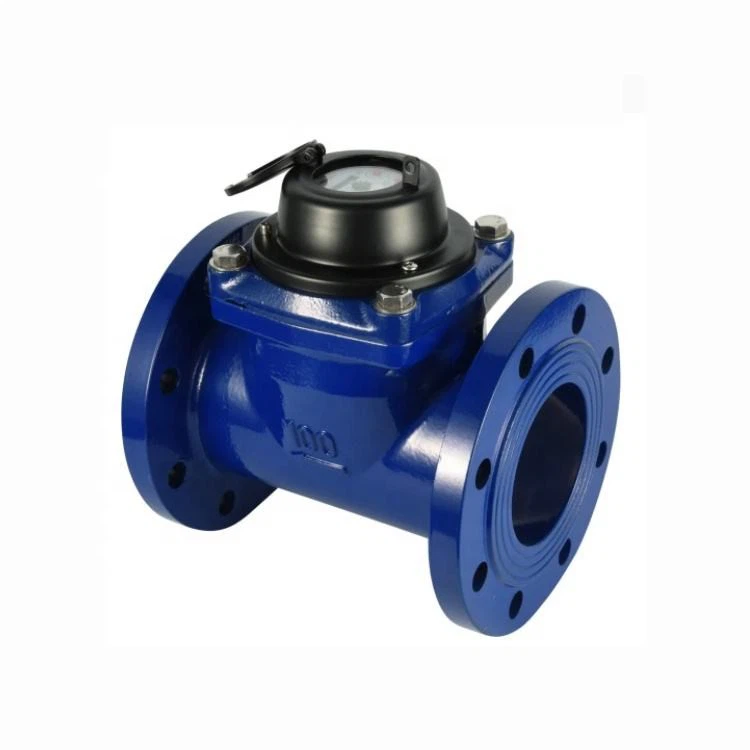

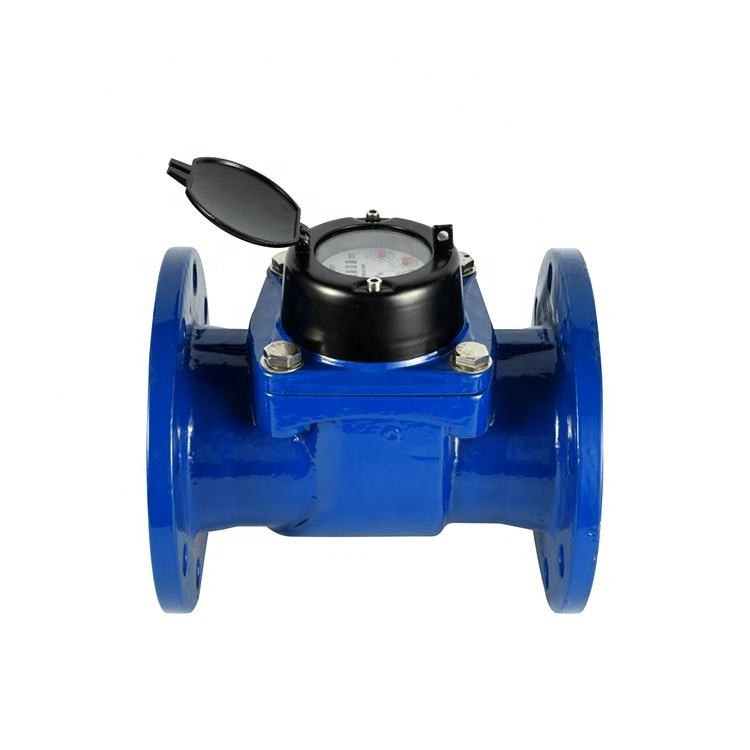

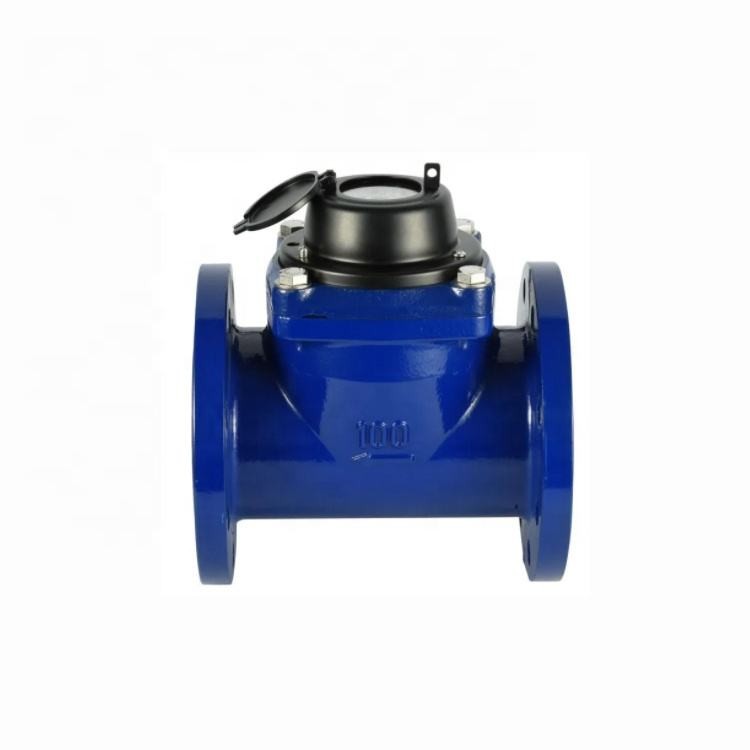

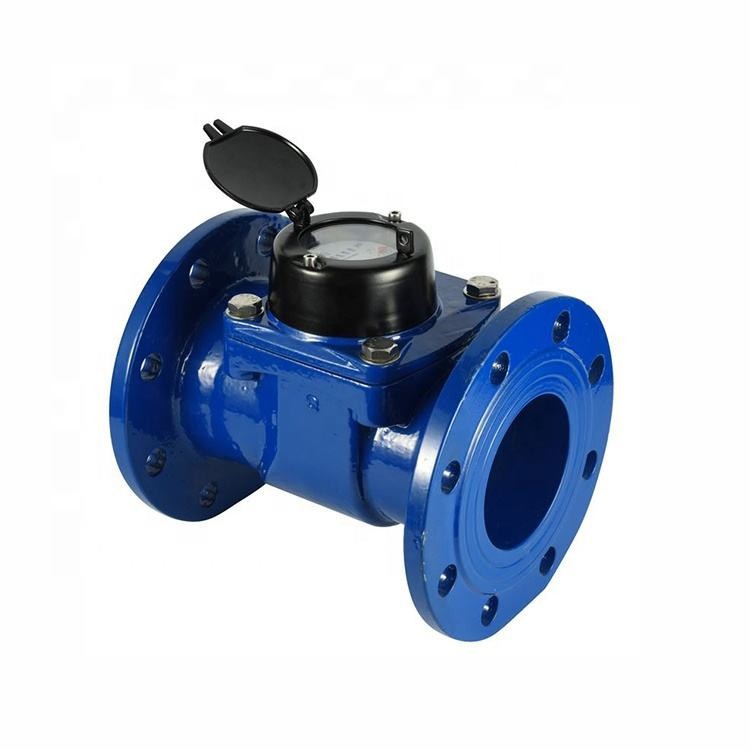

Mesurador de tipus a granel (Woltman).





1. Nom del tipus: comptador d'aigua tipus Woltmann
2. Mida: DN50-DN500
3. Estàndard: ISO 4064 Classe B
4. Material: ferro colat
5. PN: 1,0/1,6 Mpa (10/16 bar)
6. Instal·lació horitzontal

Pressió de l'aigua<1MPa(PN: 1.6Pa/16bar)

Des de qt inclòs fins a qs inclosos és ±2%;
Des de qmin inclòs fins a qt excloent és ±5%.

Detalls tècnics

Requisits d'instal·lació: el comptador s'ha d'instal·lar en posició horitzontal amb el registre cap amunt. La canonada s'ha de rentar abans de la instal·lació. El comptador ha d'estar constantment ple d'aigua durant el funcionament.





I. Passos d'instal·lació correctes



1. Preparació abans de la instal·lació



Comproveu l'estat del comptador: Assegureu-vos que el mesurador estigui lliure de danys de transport, amb components intactes com la carcassa i l'impulsor. Verifiqueu que el model del comptador i el diàmetre nominal coincideixen amb les especificacions de la canonada i comproveu el certificat de fàbrica i el certificat de verificació metrològica.



Netegeu la canonada: Netegeu bé la canonada abans de la instal·lació per eliminar restes com l'escòria de soldadura, els sediments i l'òxid, evitant que les impureses entrin al comptador i danyin l'impulsor o bloquegin el canal de flux.



Seleccioneu la ubicació d'instal·lació:



El mesurador s'ha d'instal·lar en una canonada horitzontal o vertical. Assegureu-vos que la direcció del flux d'aigua sigui coherent amb la indicació de la fletxa a la carcassa del comptador.



Manteniu-lo allunyat de fonts de vibració, fonts de calor i ambients corrosius. Si cal, instal·leu dispositius d'absorció de cops o de calor-.

Reserveu espai de manteniment suficient: s'han d'instal·lar seccions de canonades rectes abans i després del comptador per garantir un flux d'aigua estable. A més, reserveu almenys 1,5 vegades la longitud del mesurador per a un fàcil desmuntatge i manteniment.



2. Connexió de canonades i instal·lació d'accessoris



Instal·leu els accessoris necessaris:



Vàlvules: S'han d'instal·lar vàlvules de globus o vàlvules de comporta abans i després del comptador per tallar el subministrament d'aigua durant el manteniment. Per als sistemes de gran-caudal, es recomana instal·lar un filtre davant del comptador per evitar encara més l'entrada d'impureses.



Juntes de dilatació: Si la canonada té errors d'expansió, contracció o instal·lació tèrmica, es poden instal·lar juntes de dilatació a prop del comptador per evitar que l'estrès de la canonada es transmeti a la carcassa del comptador.



Vàlvules d'alliberament d'aire: Si s'acumula aire al lloc d'instal·lació, s'ha d'instal·lar una vàlvula d'alliberament d'aire a la part frontal del comptador per descarregar l'aire i garantir la precisió de la mesura.



Segellat i connexió:



Per a les connexions de brida, assegureu-vos que les superfícies de la brida siguin planes. Utilitzeu juntes-resistents a l'aigua i a la temperatura-. Premeu els cargols de manera uniforme per evitar fuites d'aigua o danys al mesurador a causa d'una força desigual.



Per a les connexions roscades, emboliqueu cinta de tefló o apliqueu segellador per evitar fuites de la interfície, però aneu amb compte de no utilitzar quantitats excessives per evitar que entrin deixalles a la canonada.



3. Post-la posada en marxa de la instal·lació



Descàrrega d'aire i proves d'aigua: Obriu lentament la vàlvula davant del comptador per permetre que l'aigua ompli gradualment la canonada. Al mateix temps, obriu la vàlvula d'alliberament d'aire per descarregar l'aire. Després que l'aigua flueixi sense problemes, tanqueu la vàlvula d'alliberament d'aire i comproveu si hi ha fuites a totes les interfícies.



Comproveu el comptador: Observeu si el punter del comptador o la roda de dígits gira de manera flexible sense encallar-se. Proveu amb cabals baixos i alts per confirmar la mesura normal.



II. Notes



Està estrictament prohibit tocar o desmuntar la carcassa o el comptador quan el comptador està en funcionament per evitar danyar els components de precisió.

Durant el manteniment, primer s'han de tancar les vàlvules davantera i posterior i s'ha de drenar l'aigua de la canonada per garantir la seguretat operativa.

Per als comptadors d'aigua calenta, assegureu-vos que la temperatura de l'aigua no superi el seu rang nominal per evitar que les altes temperatures danyin els segells o els impulsors.
