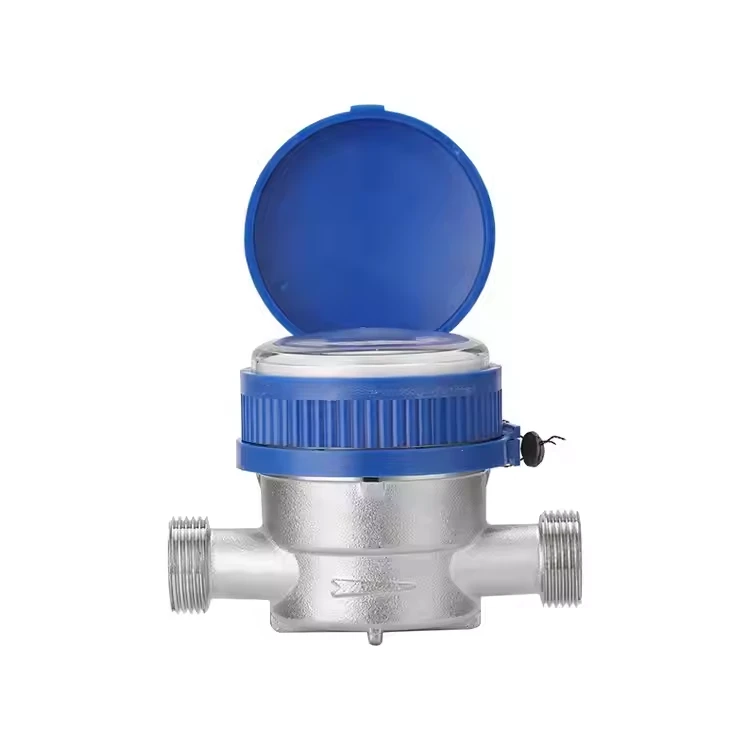

L’aigua entra al mesurador des de l’entrada del cos del mesurador i afecta la roda de la paleta a la punta de les fulles de la paleta per fer -la girar. La rotació de la roda de la paleta (proporcional a la velocitat del flux d'aigua) es transmet directament a l'engranatge central del registre segellat al buit per l'acoblament magnètic. El registre segellat totalitza i indica el volum d’aigua que passa pel mesurador.
* Per a aigua calenta o freda
* Petit, lleuger
* Cos de llautó o cos de plàstic, opcional
* El cos de llautó es pot pintar o recobrir el níquel
* Alta precisió
* Unitat de pols (commutador de Reed) per a sistemes de lectura remota
* Pols estàndard 1 per 10 litres
* Per mesurar el consum d’apartaments individuals
* Per a la instal·lació horitzontal i vertical
* ISO4064: 1993 Classe B/Classe C
* ISO4064: 2005 R80/R160
Condicions laborals
<0.063MPa(R80/R100)
Precisió
|
Nominal
Tamany Dn (mm) |
Classe de
mesurament |
Sobrecàrrega
placa de flux QS (M3/H) |
Permanent
placa de flux QP (M3/H) |
Transició
placa de flux QT (L/H) |
Mínim
placa de flux Qmin (L/H) |
|
15
|
B
|
3
|
1.5
|
120
|
30
|
|
20
|
B
|
5
|
2.5
|
200
|
50
|
|
Tamany
(mm)
|
Longitud (mm)
L
|
Amplada (mm)
W
|
Alçada (mm)
H
|

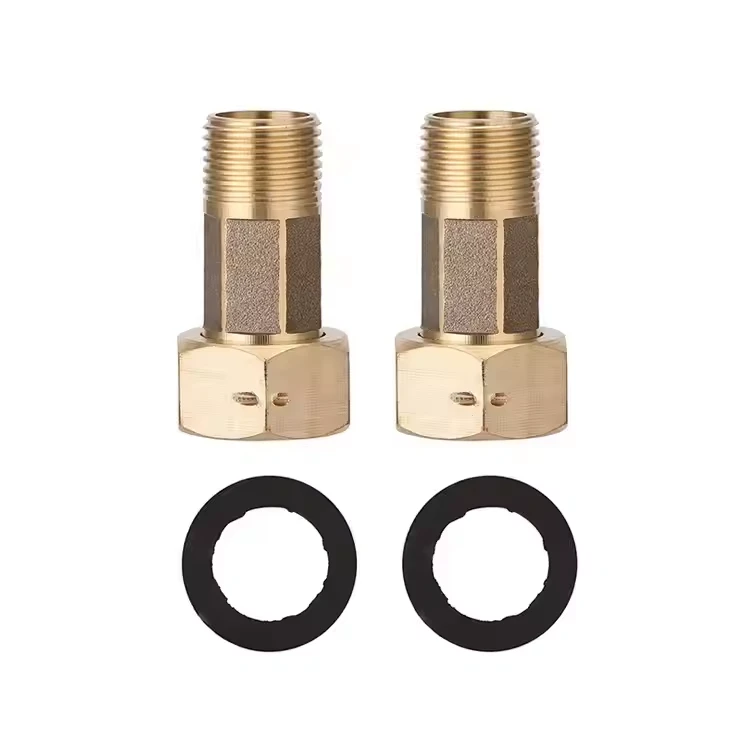

Fil de connexió
D
|
Pes
(Kg)
|
|
15
|
110
|
77
|
73
|
G 3/4 B
|
0.57
|
|
20
|
165
|
77
|
80
|
G 1 B
|
0.67
|
Detalls imatges
Principi de treball
L’aigua entra al cos del mesurador a través de l’entrada i es guia per un canal de flux especial per formar un sol raig d’aigua concentrat. Aquest raig d’aigua d’alta velocitat afecta l’impulsor, fent que es giri. La velocitat de rotació del impulsor és proporcional al cabal d’aigua. El moviment de rotació es transmet al mecanisme de comptador per acumular i mostrar el volum total d'aigua que passa pel mesurador.
Característiques del producte
Estructura simple: En comparació amb els comptadors d'aigua multi-jet, té menys components interns, cosa que facilita la fabricació i els costos.
Apte per a escenaris de flux petits: Funciona bé en la mesura de fluxos d'aigua petits i mitjans, amb una bona sensibilitat a cabals baixos, cosa que el fa adequat per a escenaris amb un consum d'aigua relativament estable.
Mida compacta: L'estructura general és més racionalitzada, ocupant menys espai, que és convenient per a la instal·lació en canonades estretes o espais amb condicions d'instal·lació limitades.
Rendible: A causa del seu senzill procés de fabricació i menys parts, els costos de producció i manteniment són relativament baixos, cosa que el converteix en una elecció rendible per a les necessitats bàsiques de mesurament d’aigua.
Normes tècniques
De forma similar als comptadors d’aigua multi-jet, els comptadors d’aigua d’un sol jet també compleixen els estàndards internacionals com la ISO 4064, garantint la seva precisió de mesurament i l’estabilitat del rendiment. Els seus nivells de precisió se solen classificar en diferents graus per complir els requisits de diferents escenaris d'aplicació.
Escenaris de sol·licitud
És principalment aplicable a entorns de consum d’aigua a petita escala, com ara llars individuals, apartaments petits o sistemes de subministrament d’aigua de baix flux. No obstant això, a causa de les característiques d’un sol raig d’aigua, la seva estabilitat de mesura sota fluctuacions de cabal gran és lleugerament inferior a la dels metres d’aigua de diversos jet, de manera que s’utilitza menys en escenaris amb fluxos d’aigua grans i inestables.
